BDU產品簡介
車載BDU(Battery Disconnect Unit),又稱高壓配電盒,是集成在電池包內,包含繼電器、主熔斷器或MSD、預充電阻、電流傳感器等元器件,采用塑料殼體作為結構支撐,采用銅排作為大電流的通載媒介,采用電纜或PCB作為小電流和通訊控制信號的通載媒介。
BDU是動力電池與驅動系統之間的關鍵連接部件。BDU進行切斷和閉合的控制信號由低壓回路內的BMS發出,控制后的結果又通過BDU檢測回路反饋給BMS。因此,BDU本身即是一個整車高壓與低壓回路的接駁點,同時也是一個傳感和檢測模塊的承載平臺。
| 性能參數: 電氣參數:額定電壓450V 額定電流150A 產品尺寸:423.0*175.0*108.0mm 回路接口:電池、電機、OBC、DCDC、PTC 產品特點:模塊化設計(鋁面板總成+下殼體總成),提高裝配效率;IP67防水等級 |

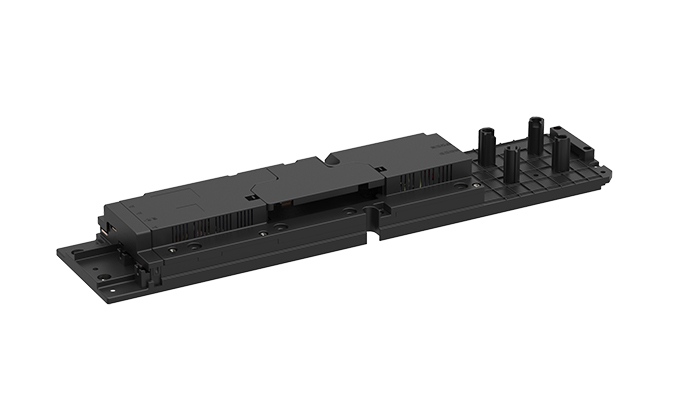

| 性能參數: 電氣參數:額定電壓347.5V 額定電流103A 產品尺寸:736.0*148.0*63.0mm 回路接口:電池、電機、OBC 產品特點:扁平化設計,充分利用PACK內部空間 |

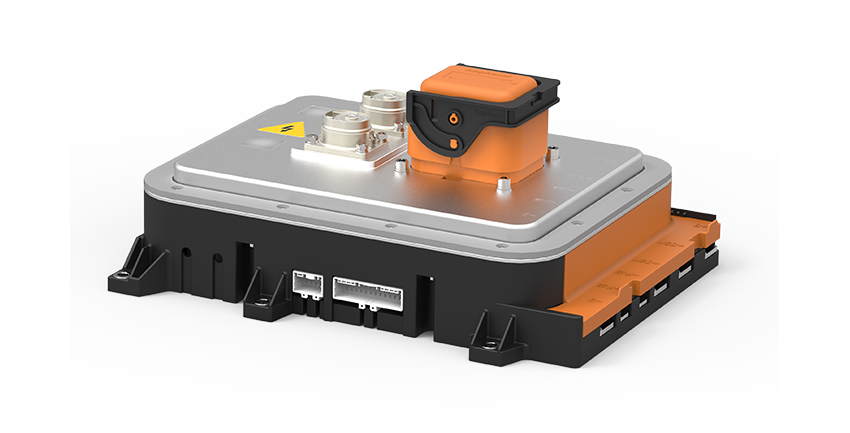

性能參數: 電氣參數: 額定電壓352V 額定電流230A 產品尺寸:379.0*311.0*160.0mm 回路接口:電池、MSD、前驅、后驅 產品特點:模塊化設計(鋁面板總成+下殼體總成),提高裝配效率;溫度采集,實時監控內部發熱;IP68防水等級 |

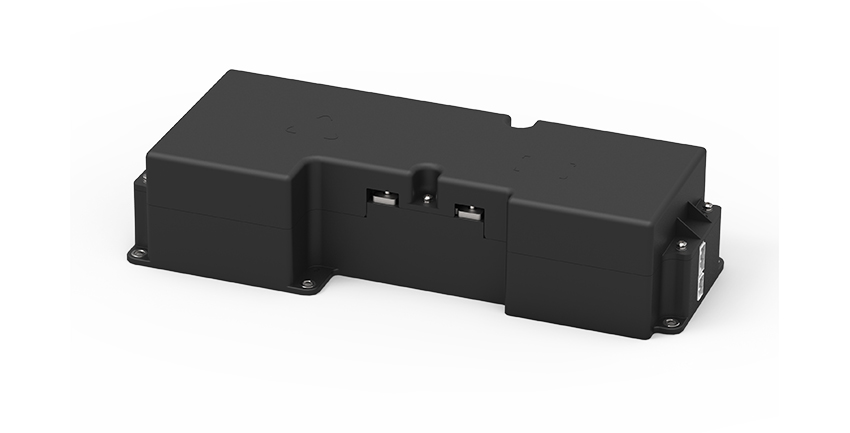

性能參數: 電氣參數:額定電壓350V 額定電流200A 產品尺寸:355.0*152.0*80.0mm 回路接口:電池、MCU、PDU 產品特點:IPXXB防護,避免觸電危險;高精度電流采集,實時監控電流;主繼電器臥式裝配,降低總成高度 |

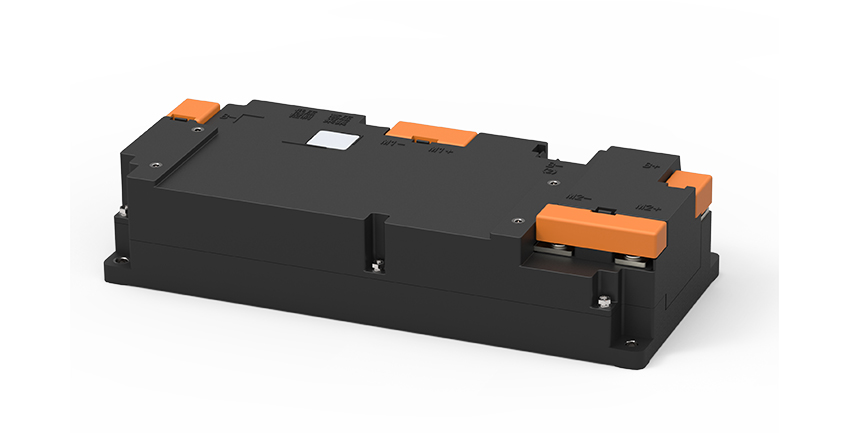

性能參數: 電氣參數:額定電壓500V 額定電流300A 產品尺寸:446.0*172.0*101.0mm 回路接口:電池、電機、慢充 產品特點:元器件排布合理,散熱性能極佳 |
